嵌入式工控機在火災自動報警系統中的應用
2019-11-19
隨著全球科學技術水平的不斷提升,信息技術被廣泛應用到建筑領域中,從而催生了“智能建筑”概念。智能建筑成為當今城市建筑群發展的主要代表,其自動化程度也在不斷提高.火災自動報警系統作為智能建筑中一個重要的消防安全系統,對保障居民的人身安全有著重要作用。
目前市場上的大多數火災自動報警控制器,其中心處理單元均采用單片機控制,單片機以其價格的絕對優勢,加之硬件簡單,便于維修等被廣泛應用,可謂物美價廉。但隨著系統容量的增加,單片機的處理速度及容量顯示不夠,對于復雜系統的軟件編程繁瑣、操作不便,尤其要進行報警平面圖的顯示時,這種控制器無法實現,必須要配一臺計算機,由此以工控機作為中央處理器的控制器應運而生,它以Windows作為操作平臺,采用高級語言編程,使得控制器具有良好的界面和更好的兼容性,克服了上述不足,其容量大,功能更強,能很好地適應市場需求。

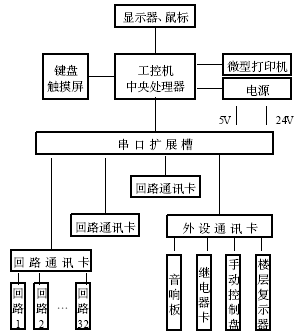

系統結構
火災自動報警系統由上位機、下位機以及溫度傳感器、離子感煙起、攝像頭等硬件裝置組成。其中,上位機(工控機)與小位機(單片機)通訊采用的RS485控制總線,以及下位機與溫度采集測點之間采用的總單線,并添加了獨立的火災遠程傳輸監控器,這樣傳輸距離遠且穩定性高。
產品技術特點

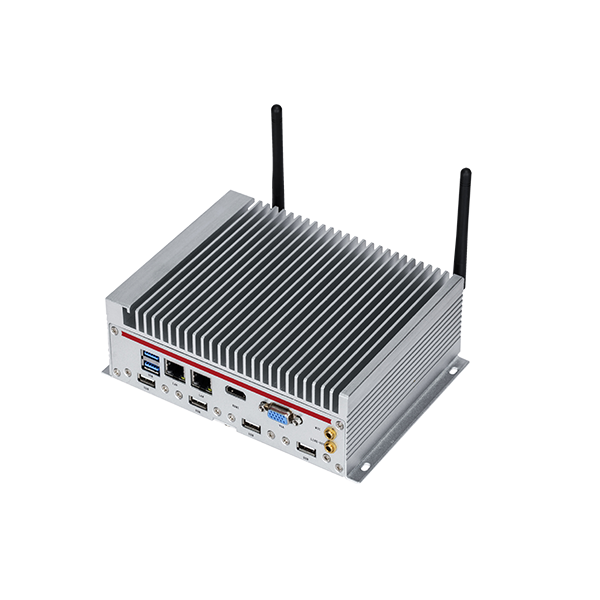

1.中央處理器
該系統的中央處理器基本配置要求:低功耗酷睿7代處理器、板載內存4G、硬盤128G、顯存1G,安裝windows7操作系統。
2、多串口
配備6個標準的RS232串口,用來連接工業打印機或微信打印機,作為兼容原來產品的通信口或其他滅火器設備,以及作為內部設備的通信用。
3、顯示接口
VGA和HDMI接口,實現同步和異步雙顯。
4、音頻接口
用于實現報警的語音提示功能,?加上圖形顯示功能,?實現一個多媒體的報警控制器。
5. 網絡接口
用于遠程登錄,?聯網組成大的報警網絡。
