特控工控機BOX-T8162賦能自動化閃測儀 讓檢測更智能

2021-06-19

?行業背景

隨著電子產業快速發展，精密微電子、連接器等需求量越來越大，產品的輪廓尺寸檢測任務越來越繁重。

傳統的檢測方法主要靠操作員使用卡尺、投影儀、影像儀等進行檢測，這種檢測方法對工作人員要求特別高，存在著檢測不準、效率低、人力成本過高等缺點，嚴重影響了產品的生產效率。

在精密微電子、連接器等大規模生產過程中，亟需一種快速高效、不受人為因素影響的測量儀器。閃測儀就是針對這一難題設計而出的，用戶在使用時，將工件平穩放置在平臺上，只需按下啟動鍵，儀器會根據工件的外觀形狀進行自動的幾何量測量，極大地簡化了批量檢測過程。

系統需求

全自動閃測儀是針對大尺寸產品研發的快速測量儀器，可以滿足300mm等尺寸產品的精密快速測量。同時可以兼容大小倍率在同一臺機器的功換，可以解決高精密產品的快速測量，也可以滿足大視野范圍下的快速測量。

閃測儀使用具有大視角和大景深的遠心鏡頭將產品的輪廓圖像縮小數倍或數十倍，然后將其傳輸?shù)綌?shù)百萬像素的高分辨率CCD相機用于數字處理。具有強大計算能力的后端計算機結合繪圖測量軟件可以根據預先編程的說明快速獲得產品輪廓，然后將其與高分辨率相機的微小像素形成的比例進行比較，以計算產品尺寸并完成尺寸公差的評估。

解決方案

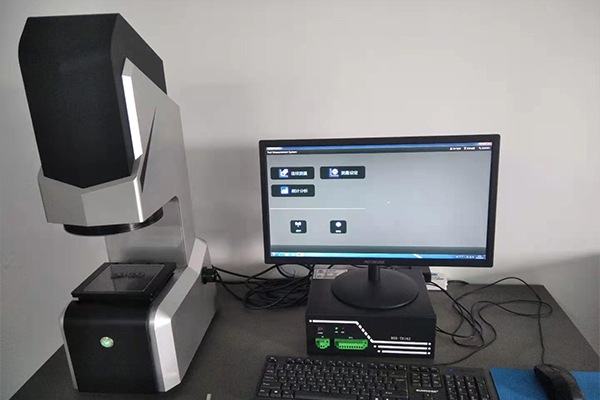

特控小型工控機BOX-T8162作為閃測儀的大腦中控，通過連接232COM口實現通訊傳輸，多個千兆網口連接多個相機實現實時抓拍，再結合軟件運行，實現設備自動化快速識別測量，結果即時反饋，提高檢測效率，確保精準度，省時省力。

全自動閃測儀適用于精密微電子、磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、計算機配件、印刷電路板（線路板、PCB）、汽車零配件、緊固件、彈簧、電子元件、沖壓件、鐘表配件、刀具等行業。

產品技術特點

高性能處理器，高速連接

采用Intel H81/H110/H310等芯片組，搭載Intel® LGA1150/1151針腳的第4/6/7/8/9代全系列處理器，支持高性能浮點運算，速度最快可以達到128GFLOP/s。Intel®HD Graphics，支持VGA+HDMI雙顯示。2個Realtek RTL8111F 網口，10/100/1000Mbps 自適應，利用廣泛的連接選項，強大的 I/O，可以將數據從設備快速移動到網絡錄像機、本地服務器、云或任何其他有需要的目標。

小體積，便于部署

整機小尺寸，可與無風扇整機媲美，可以滿足在狹小空間安裝的需要。為了確保方便解決工業物聯網布線空間有限和復雜的電力需求等問題，支持輸入電壓AC100-240V或者DC12V，簡化現場布線要求。

高容量存儲

雙通道DDR3臺式機內存：最高支持16GB。雙通道內存可以極大的提升讀取速度，提高處理事件的能力。

豐富的I/O功能，應用靈活

2個Realtek RTL8111F網口（10/100/1000M自適應），6個串口RS-232 (RS485需加模塊）,8個USB2.0, 2個USB3.0，方便ODM定制，保證客戶現場復雜的應用需求；HDMI、VGA雙顯示接口，1路音頻輸入輸出；8路數字開關量GPIO(4*GPI,4*GPO，可自定義)，1個遠程開關，1*mSATA，1*SATA 2.5＂SSD用于存儲；1個全高M(jìn)ini PCIe，支持WIFI/4G(可二選一)，2*PCI或1*PCIEx16擴展槽(二選一), 用于集成各種附加卡，例如I/O卡，運動控制卡、視覺卡和GPU卡(可支持長度180CM的獨立顯卡)。能滿足不同市場的多樣化需求,可廣泛應用于工業制造、自動化檢測、工業視覺檢測、智能交通等領域。
