新品上市--高性能擴展型無風扇嵌入式工控機
2020-05-19

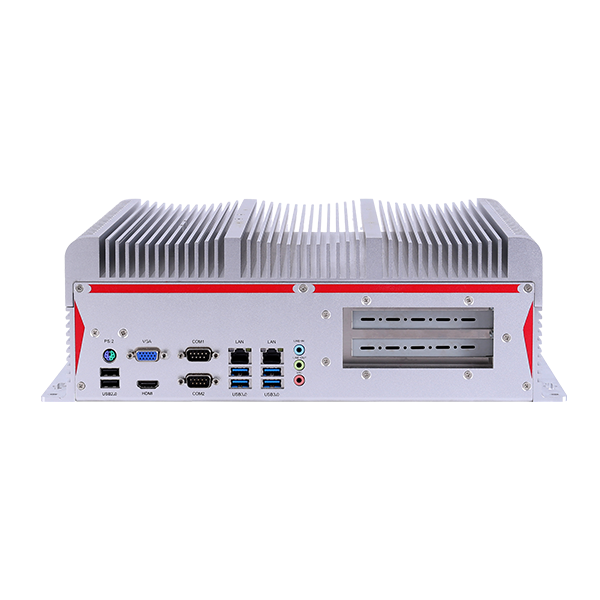

MEC-TB7562是特控最新開發的高性能擴展型無風扇嵌入式工控機,緊湊美觀的外形和無線纜連接設計,滿足需要節省空間又需要高性能和多功能的現場使用??蛇x配Intel®2/3代所有類型處理器,搭載B75工業級芯片組,支持雙通道DDR3臺式機內存,單根最大支持8GB。存儲方面采用MSATA固態硬盤??商峁?qiáng)大的運算性能和極佳的圖像處理能力,適用于機器視覺、通信、網絡、金融、交通、工業自動化等領域。
MEC-TB7562擁有豐富的IO接口和擴展功能接口,標配8個USB 接口,6個串口,2個Intel千兆網絡接口,8路GPIO,1個HMI、1個VGA接口,支持同步/異步雙顯,滿足多行業、多顯示、多應用場景工業現場應用。
MEC-TB7562支持標準2個PCI或者1個PCIe插槽,可擴展安裝各種IO卡、通訊卡、視頻采集卡及運動控制卡,因此MEC-TB7562是可配置的多應用平臺。
電源模塊可選,標配12V DC電源輸入,操作系統支持Windows7、Windows8、Windows10、Linux,是自動化控制平臺的最佳選擇。
特性:
●外觀 時尚美觀,工藝精細
●穩定可靠 純工業無風扇設計,大面積鋁鰭散熱,機箱可抗接觸式4Kv強電磁干擾;DC12V輸入
●高性能 支持2 3代Intel LGA1155接口全系列處理器
●接口豐富 2網口(Intel),6串口,8USB口, 8路GPIO, 遠程開關,支持一個Msata ,一個2.5寸盤位,一個MINI PCIE(支持4G或WIFI),VGA+HDMI, 1個PCIEX16或2個PCI(可二選一)
規格:
處理器:支持2 3代Intel LGA1155接口全系列處理器
芯片組:B75
BIOS:AMI UEFI
內 存:2*DIMM Slot,最大可達16G,標配1*8G DDR3 1600 臺式機內存
顯示:Intel® HD Graphics(VGA+HDMI)
擴展插槽:
1*full size mini pcie,支持4G或WIFI
1*full size mini sata
PCIE*16x或者PCI*2(可選)
網絡功能:2*10/100/1000Mbps自適應網口(1 * WG82579LM + 1 * WG82583V),支持遠程喚醒
硬盤位:可支持1*Msata,1*2.5〞硬盤,標配128G Msata硬盤
I/O接口:
1*VGA;1*HDMI
2*Intel LAN,支持10/100/1000Mbps
6*COM(1*RS232/422/485;5*RS232)
6*USB2.0;2*USB3.0 ,1*PS/2
1組音頻輸出接口(Realtek ALC662 5.1)
1*MIC in,1*Line out,1* Line in
8路GPIO(4*GPI,4*GPO)
1*遠程開關
1*船型電源開關,1*Power指示燈,1*HDD指示燈,1*DC輸入
工作溫度:-10℃-60℃,5%~95%(非凝結狀態)
存儲溫度:-20℃-60℃,5%~95%(非凝結狀態)
供電方式:DC12V
安裝方式:嵌入式或壁掛式
操作系統:Windows® 10/8/7/ 2003 /2008 / linux
外形尺寸(W*H*D):376*118.8*289.7(mm)
重量:10.3KG
產品訂購信息表
型號 | 芯片組 | CPU | RAM | 存 儲 | LAN | USB3.0/2.0 | RS-232 | RS-232/422/485 | 擴 展 | 安裝方式 | 供 電 |
MEC-TB7562-2P | B75 | LGA 1155處理器 | 最大16G | 1xMsata,1x2.5寸硬盤 | 2 | 2/6 | 5 | 1 | PCI X2 | 嵌入式或壁掛式 | DC12V |
MEC-TB7562-1E | B75 | LGA 1155處理器 | 最大16G | 1xMsata,1x2.5寸硬盤 | 2 | 2/6 | 5 | 1 | PCIE16X1 | 嵌入式或壁掛式 | DC12V |

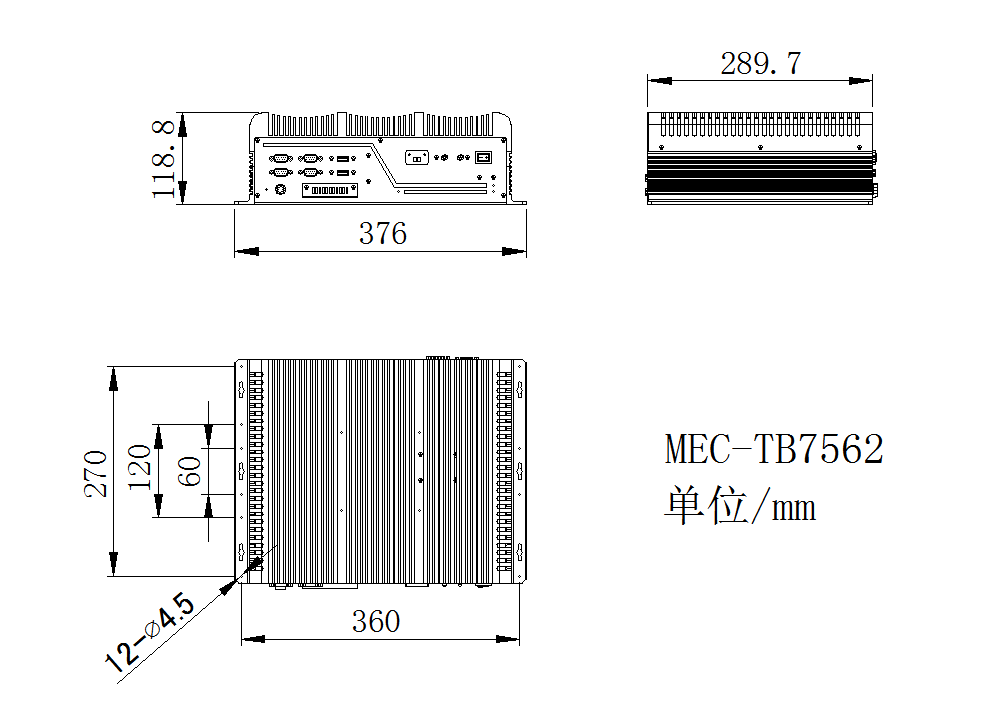

安裝尺寸
